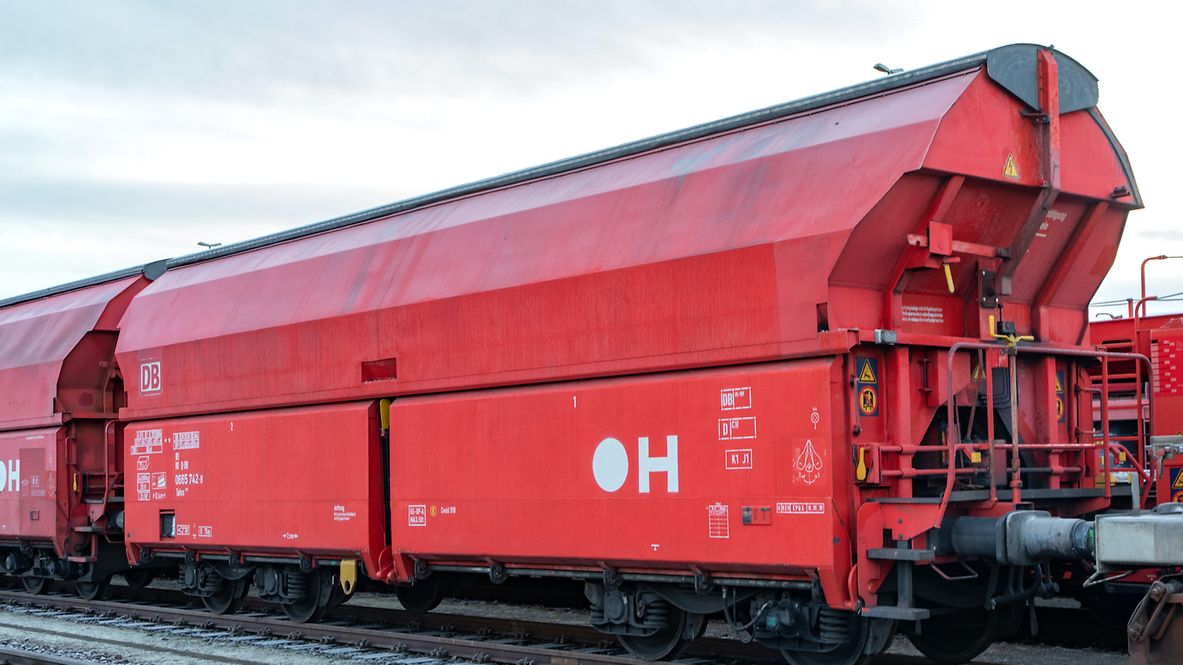

Artikel: Talns 969

Gedeckte Schüttgutwagen mit schlagartiger Schwerkraftentladung, hydraulischem Klappenverschlusssystem und vier Radsätzen. Der Einsatzbereich ist der Transport von nässeempfindlichen Schüttgütern. Für eine bessere Fließfähigkeit sind bestimmte Wagen mit einer Innenbeschichtung versehen.

Technische Details

Laderaum (m3)

77,5

Breite der Beladeöffnung (mm)

1.200

Länge der Beladeöffnung (mm)

11.800

Durchschnittl. Eigengewicht (kg)

25.000

Höchstgeschwindigkeit (km/h)

120

Internationale Verwendungsfähigkeit

nein

Kleinster Gleisbogenhalbmesser (m)

75

Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen

1995

Feststellbremse

ohne Feststellbremse

Bauart der Bremse

KE-GP-A

Anzahl der Bremszylinder (Stck.)

1

Durchmesser der Bremszylinder (mm)

406

Art der Lastabbremsung

automatisch

Bauart der Puffer

UIC 526-1, Kategorie A

Puffertellerabmessungen (mm)

450 x 340

Automatische Kupplung

vorbereitet

Bauart des Steuerventils

KE 2d SL ALB/d8

Individuelle Daten

Ausschlag der Seitenklappen - größter (mm)

4.300

Länge der Entladeöffnung (mm)

5.025 (je Klappe), 10.508 (gesamt)

Lastgrenzen

Eigengewicht > 24,5 t ≤ 25,0 t

ohne Feststellbremse

A

B1

B2

C

D2

D3

D4

S

37,5 t

37,5 t

47,0 t

55,0 t

55,0 t

65,0 t

65,0 t

120

DB

CM2

CM3

CM4

100

55,0 t

59,0 t

59,0 t

Sonstige Vermerke:

Der Wagen ist für die Beförderung von feuchtigkeitsempfindlichen Schüttgütern zur Entladung in Tiefbunker konzipiert. Die Entladestellen müssen das gleichzeitige Öffnen der vier Seitenklappen und ein ungehindertes Abfließen des Ladegutes unter SO gewährleisten.

Der Wagen ist in Ganzstahlbauweise unter Verwendung von Sonderprofilen, Profilen, abgekanteten Blechen bzw. Blechen als Schweißkonstruktion hergestellt. Der Wagenkasten besteht aus dem sattelförmigen Boden, den fest mit den Untergestell-Fachwerkträgern verbundenen Stirnwänden, den Seitenwänden, den vier an den Seitenwänden aufgehängten Entladeklappen (Seitenklappen) und dem Quersattel, der den Wagenkasten in zwei gleich große Kammern unterteilt.

Der sattelförmige Boden ist eine Fachwerkträger-Konstruktion in Segmentbauweise. Die Sattelneigung beträgt 49° zur Waagerechten. An dem durch den Quersattel in zwei Kammern unterteilten Wagenkasten sind im unteren Bereich je Seite 2 Auslauföffnungen vorgesehen, die durch stabile Seitenklappen verschlossen werden. Die Ecken der Kammern sind mit zusätzlichen Blechstreifen so ausgekleidet, dass keine Ladegutreste zurückbleiben. Zwischen den Langträgern sind die Hauptquerträger, Querträger sowie die Träger für die Druckluftbremseinrichtung und der Antrieb für den Klappenverschluss angeordnet.
