Artikel: Sahmms 711.0

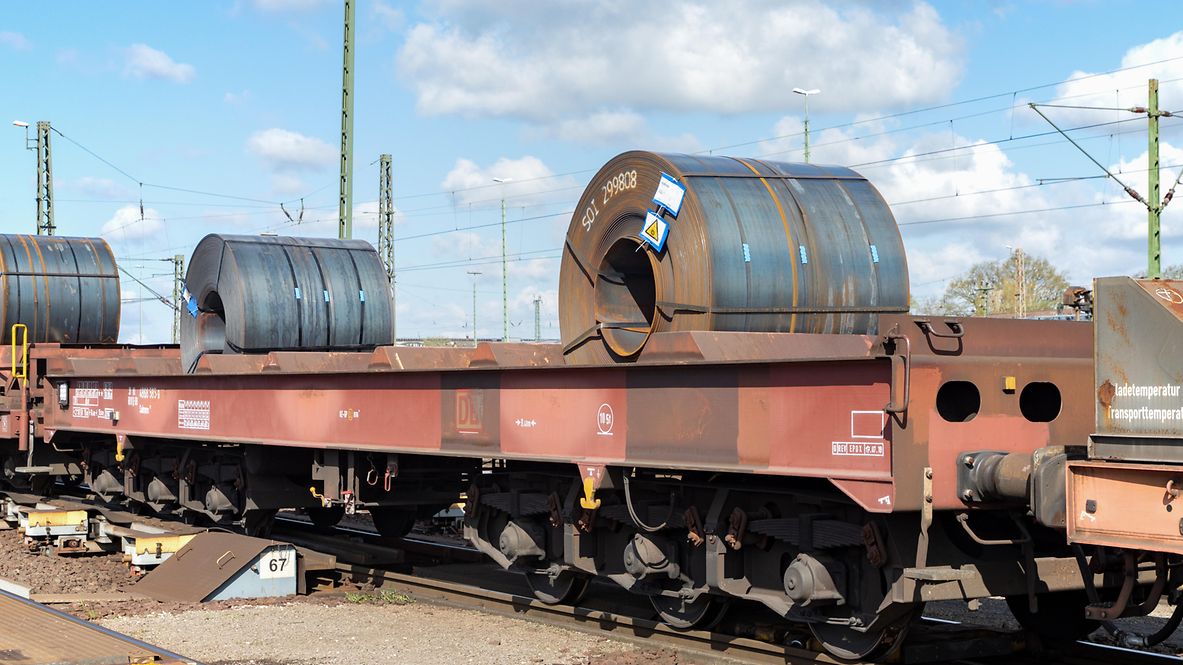

Drehgestellflachwagen mit sechs Radsätzen und Lademulden für Coiltransporte.

Der Wagen ist speziell für die Beförderung von bis zu sieben schweren nicht witterungsempfindlichen Blechrollen geeignet.

Technische Details

Ladebreite (mm)

2.455

Durchschnittl. Eigengewicht (kg)

30.966

Höchstgeschwindigkeit (km/h)

120

Internationale Verwendungsfähigkeit

RIV

Kleinster Gleisbogenhalbmesser (m)

75

Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen

1974

Feststellbremse

mit und ohne Feststellbremse

Bauart der Bremse

KE-GP

Anzahl der Bremszylinder (Stck.)

2

Durchmesser der Bremszylinder (mm)

355

Art der Lastabbremsung

zweistufig, mechanisch, von Hand umzustellen

Bauart der Puffer: Endkraft (kN)

590

Bauart der Puffer: Hub (mm)

105

Puffertellerabmessungen (mm)

450 x 340

Automatische Kupplung

vorbereitet

Bauart des Steuerventils

KE 1adSL

Lastgrenzen

Durchschnittl. Eigengewicht 30,96 t

mit und ohne Feststellbremse

A

B1

B2

C

D

S

44,0 t

51,0 t

56,0 t

65,0 t

74,0 t

120

DB

CE

100

89,0 t


Sonstige Vermerke:

Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet.
Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt.

Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°.

Die vom Boden aus bedienbare Feststellbremse wirkt auf ein Drehgestell.

Der Wagen ist mit einer geteilten Zugeinrichtung (Federwerk Typ 540) ausgerüstet.
