Artikel: Rs-y 667

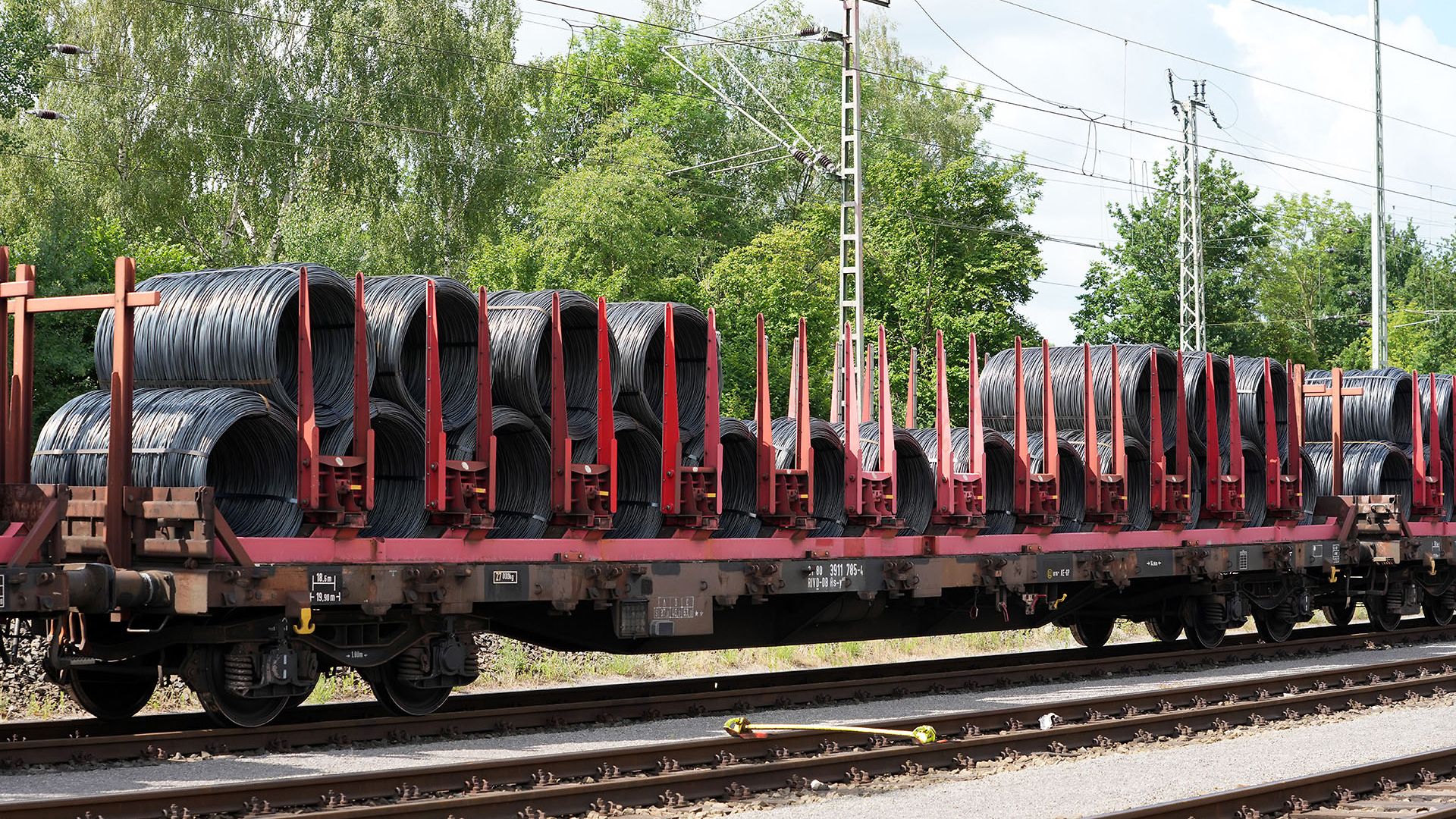

Drehgestellflachwagen mit vier Radsätzen, mit und ohne verschiebbarem Planenverdeck und verstellbaren Rungen.Die Güterwagen der Bauarten Rils-y 649 (geschlossen) und Rs-y 667 (offen) sind mit speziellen Ladegestellen für die gesattelte Verladung von Drahtrollen mit einer max. Breite von 2,00 m und einem max. Durchmesser von 1,25 m ausgerüstet.
Die Ladegestelle verfügen über jeweils 13 holzverkleidete Mulden, die die untere Lage der Drahtrollen aufnehmen. Weitere 12 Rollen können gesattelt auf der ersten Lage verladen werden. In Querrichtung wird die Ladung durch 12 individuell von Hand verschiebbare Doppellrungenpaare gesichert.

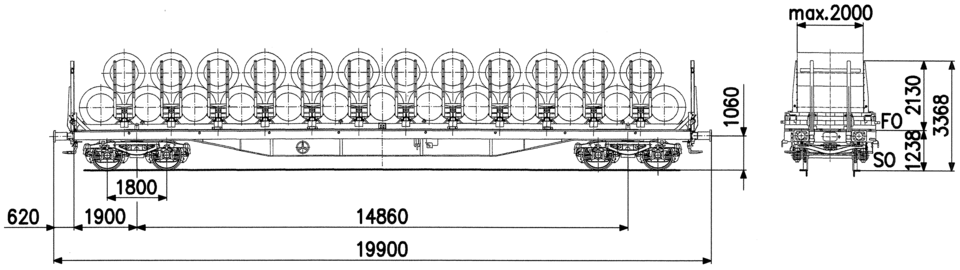

Hinweis: Exakte Abmessungen entnehmen Sie bitte der Zeichnung sowie unten genannten Daten.
Technische Details
Durchschnittl. Eigengewicht (kg) | > 26.000 ≤ 27.000 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1979 |
Umbaujahr | 2004 (aus Res 687) |
Feststellbremse | mit und ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, mechanisch, von Hand umzustellen |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | 450 x 340 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 1adSL |
Individuelle Daten
Maximale Ladegutbreite (mm) | 2.000 |
Kleinster innerer Rungenabstand (mm) | 1.600 |
Größter innerer Rungenabstand (mm) | 2.200 |
Lastgrenzen
Eigengewicht > 26,5 t ≤ 27,0 t
mit und ohne Feststellbremse
A | B1 | B2 | C | |
|---|---|---|---|---|
S | 37,0 t | 45,0 t | 45,0 t | 53,0 t |
Eigengewicht > 26,0 t ≤ 26,5 t
mit und ohne Feststellbremse
A | B1 | B2 | C | |
|---|---|---|---|---|
S | 37,5 t | 45,5 t | 45,5 t | 53,5 t |
Sonstige Vermerke:
Der Wagen ist für den Transport von Drahtrollen bestimmt. Bei dem Umbau wurde der Wagen mit einem Ladegestell zur doppellagigen Aufnahme von Drahtrollen ausgerüstet.Das Ladegestell wird durch Zapfen am Wagen arretiert und besteht aus 13 mit Holz ausgekleideten Lademulden, in denen die Rollen abgelegt werden können. In der oberen Lage können – unter Beachtung der Lastgrenze gemäß Lastgrenzenraster – maximal 12 Rollen in den Sätteln der unteren Rollen abgelegt werden. Für den Transport sind grundsätzlich erst alle Mulden mit Ladung zu bestücken, bevor Rollen in der oberen Lage verladen werden. Bei nicht vollständig ausgefüllter oberer Lage muss die Ladung gleichmäßig über beiden Drehgestellen oder in Wagenmitte liegen.Die seitlichen Rungen – jeweils 2 Rungen sind gemeinsam auf einem Führungsschlitten befestigt – sind manuell quer zur Fahrzeuglängsachse entsprechend der Ladegutbreite positionierbar.An den Stirnseiten ist der Wagen mit hohen Stirnwandrungen zur Ladungssicherung ausge-stattet.Ein Teil der Wagen ist mit einer vom Boden aus bedienbaren Feststellbremse ausgerüstet.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
