Artikel: Rnoos 644

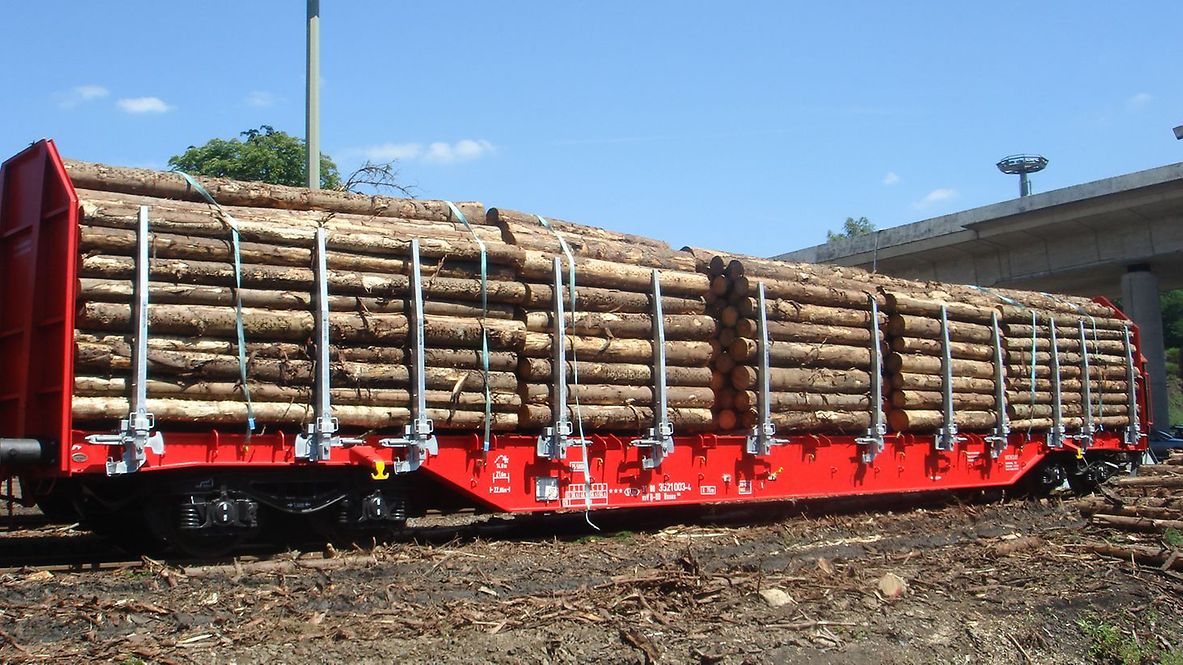

Der Rnoos-Wagen ist besonders für Rundholz von drei bis fünf Metern Länge und zur Wiederbeladung mit Schnittholz geeignet.

An den Wagenenden ist jeweils eine 2.670 mm breite Stirnwand angeordnet, die für eine Belastung nach ERRI B12 RP 17 ausgelegt ist.

Hinweis: Exakte Abmessungen entnehmen Sie bitte der Zeichnung sowie unten genannten Daten.

Technische Details

Ladelänge (mm)

21.600

Ladebreite (mm)

2.650

Ladehöhe (mm)

2.730

Ladefläche (m2)

ca. 57

Durchschnittl. Eigengewicht (kg)

26.500

Höchstgeschwindigkeit (km/h)

120

Kleinster Gleisbogenhalbmesser (m)

75

Individuelle Daten

Zeichnung und Bauart der Zugeinrichtung

2Fwg 000.0.05.017.150 (Typ ST 9-2/160 G)

Tragfähigkeit

63,5 t

Radsatzlast

22,5 t

Fußboden

Riffelblech

Rungenhöhe (mm)

2.000

Drehrungensysteme Typ INNOFREIGHT / ORME

12 St.

Rungenbelastung in Querrichtung

70 kN (in 1 m Höhe)

Hilfsladeschwellen zum Schutze des Fußbodens

9 St.

Spanneinrichtungen in Längsrichtung an einer Wagenseite

9 St.

Sonstiges

Schnelles Umlegen, Bedienung erfolgt vom Boden aus

Lastgrenzen

Einzellasten

Durchschnittl. Eigengewicht 26,5 t

A

B

C

D

S

37,5 t

45,5 t

55,5 t

63,5 t

120

Zusatzraster

DB

CM

100

57,5 t

Sonstige Vermerke:

Die Wagen sind mit zwei verschiedenen Drehrungensystemen ausgestattet (Innofreight bzw. ORME).
Die Spanneinrichtung besteht aus Gurtwinde, einem Spanngurt (60 kN Bruchlast, 9,0 m lang mit Triangel) und einem Zurrhaken. Außerdem ist an jedem Wagen ein Betätigungshebel zum Spannen der Gurte gelagert (im Bereich der Langträger).

Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
