Artikel: Rmms 663
Drehgestellflachwagen mit vier Radsätzen, mit Stirnwandklappen, ohne Seitenborde und mit Rungen.
Mit einer Ladelänge von 12,80 m dienen diese Wagen bspw. zur Beförderung von schweren, langen Erzeugnissen der Eisen- und Stahlindustrie.

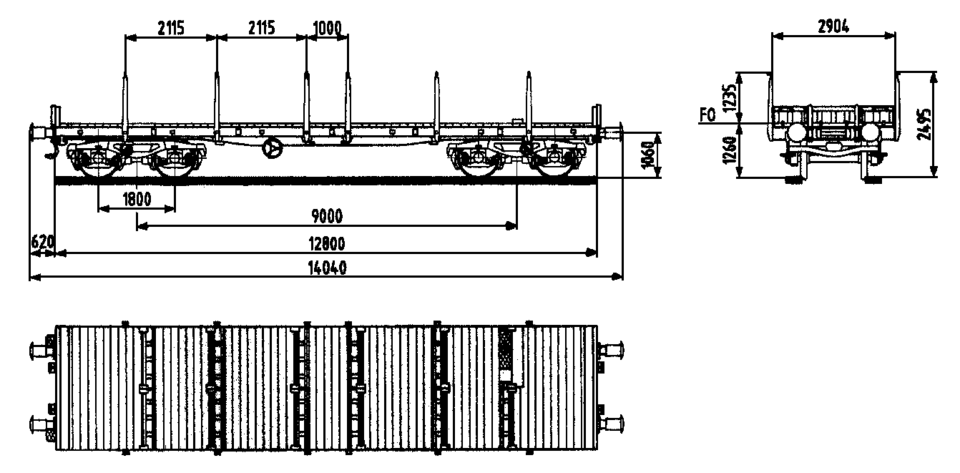

Hinweis: Bauart ähnelt Wagen auf dem Foto. Exakte Abmessungen entnehmen Sie bitte der Zeichnung sowie unten genannten Daten.
Technische Details
Ladelänge (mm) | 12.644 |
Ladebreite (mm) | 2.904 |
Ladehöhe (mm) | 1.235 |
Ladefläche (m2) | 36,0 |
Durchschnittl. Eigengewicht (kg) | 21.000 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Vereinheitlichung/Standardisierung | UIC St |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1968 |
Feststellbremse | mit und ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, mechanisch, von Hand umzustellen |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | Ø 450 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 1adSL |
Individuelle Daten
Höhe der Ladeschwelle über FO (mm) | 70 |
Lastgrenzen
Durchschnittl. Eigengewicht 21,0 t
mit und ohne Feststellbremse
A | B1 | B2 | C | ||
|---|---|---|---|---|---|
S | 43,0 t | 49,0 t | 51,0 t | 59,0 t |
Einzellasten
m | über die Auflagelänge verteilt | auf zwei Unterlagen | |
|---|---|---|---|
a-a | 2 | 35,0 | 40,0 |
b-b | 3 | 37,0 | 47,0 |
c-c | 5 | 43,0 | 56,0 |
d-d | 7 | 51,0 | 56,0 |
e-e | 9 | 59,0 | 59,0 |
f-f | 12 | 59,0 | 24,0 |
Sonstige Vermerke:
Der Wagen dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen und schweren Gütern.
Mit eingeklappten Ladeschwellen, also mit ebener Ladefläche, eignet er sich auch für die Beförderung von schweren Kettenfahrzeugen.
Vor den umlegbaren Stirnwänden sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwänden und abgesenkten Rungen gefahren werden. Die Höhe der umgelegten Stirnwände über FO beträgt 38 mm. An den Längsseiten hat der Wagen je 6 Drehrungen. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte, klappbare Ladeschwellen eingebaut.
Ein Teil der Wagen ist mit einer vom Boden aus bedienbaren Feststellbremse ausgerüstet.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
