Artikel: Res 687

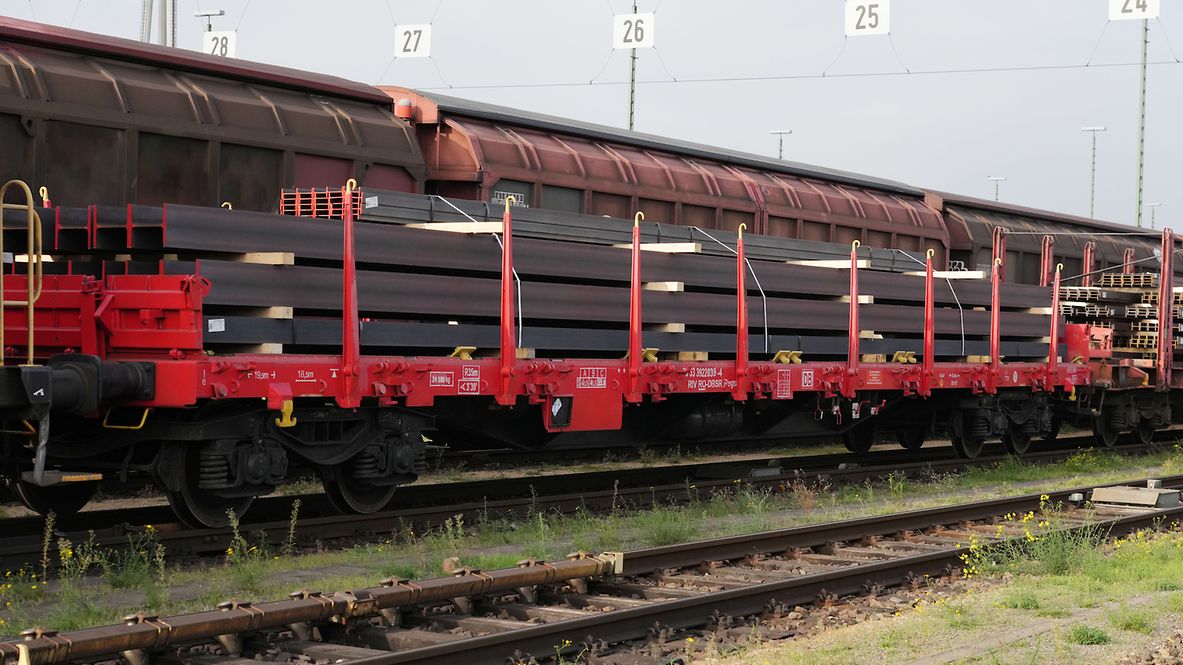

Drehgestellflachwagen mit vier Radsätzen, mit Seiten- und Stirnwandklappen und mit Rungen.
Mit einer Ladelänge von 18,50 m dienen diese Wagen zur Beförderung von schweren, langen Erzeugnissen der Eisen- und Stahlindustrie und Fertigbauteilen, Holz, Kleineisenzeug, Halbzeug, Steinen, Fahrzeugen u.a.m.
Für diese Transporte bieten wir Wagen in verschiedenen Ausstattungen an.
Technische Details
Ladelänge (mm) | 18.500 |
Ladebreite (mm) | 2.650 |
Ladefläche (m2) | 49,0 |
Durchschnittl. Eigengewicht (kg) | 23.700 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Vereinheitlichung/Standardisierung | UIC St |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1979 |
Feststellbremse | mit und ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, mechanisch, von Hand umzustellen |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | 450 x 340 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 1adSL |
Lastgrenzen
Durchschnittl. Eigengewicht 23,7 t
mit und ohne Feststellbremse
A | B1 | B2 | C | ||
|---|---|---|---|---|---|
S | 40,0 t | 48,0 t | 48,0 t | 56,0 t |
Einzellasten
m | über die Auflagelänge verteilt | auf zwei Unterlagen | |
|---|---|---|---|
a-a | 2,0 | 32,0 | 33,0 |
b-b | 5,0 | 35,0 | 38,0 |
c-c | 9,0 | 36,0 | 44,0 |
d-d | 15,0 | 44,0 | 56,0 |
e-e | 18 | 56,0 | 24,0 |
Sonstige Vermerke:
Der Wagen dient zur Beförderung von schweren Walzprofilen und von anderen sperrigen und schweren Gütern sowie Fahrzeugen und Schüttgütern.
Er besitzt keine klappbaren Ladeschwellen. Wegen seiner niedrigen Fußbodenhöhe können auch Container damit befördert werden.
Vor den umlegbaren Stirnwänden sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwänden und abgesenkten Rungen gefahren werden. Die Höhe der umgelegten Stirnwandklappen über FO beträgt 38 mm. An den Längsseiten hat der Wagen je 8 Drehrungen und insgesamt 18 absenkbare Verzurreinrichtungen im Fußboden. Mit heruntergeklappten Seitenwänden kann der Wagen nur mit Lademaßüberschreitung befördert werden. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 48 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Ein Teil der Wagen ist mit einer vom Boden aus bedienbaren Feststellbremse ausgerüstet.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
