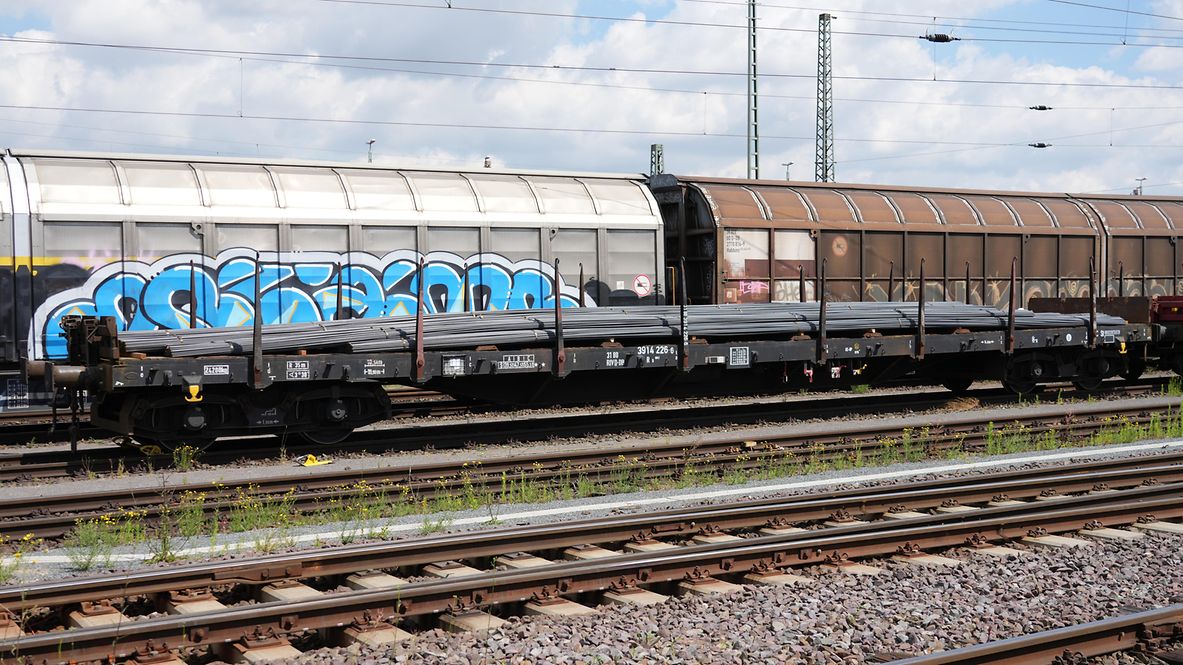

Artikel: R(p)s 689
Drehgestellflachwagen mit vier Radsätzen, Rungen, mit und ohne Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen.
Mit einer Ladelänge von 18,50 m dienen diese Wagen zur Beförderung von schweren, langen Erzeugnissen der Eisen- und Stahlindustrie und Fertigbauteilen, Holz, Kleineisenzeug, Halbzeug, Fahrzeugen u.a.m.
Mit eingeklappten Ladeschwellen, also mit ebener Ladefläche, eignet er sich auch für die Beförderung schwerer Kettenfahrzeuge.
Technische Details
Ladelänge (mm) | 18.500 |
Ladebreite (mm) | 2.770 |
Ladehöhe (mm) | 1.275 |
Ladefläche (m2) | 51,3 |
Durchschnittl. Eigengewicht (kg) | 23.625 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Vereinheitlichung/Standardisierung | UIC St |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1976 |
Feststellbremse | ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, mechanisch, von Hand umzustellen |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | Ø 450 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 1a/3,8 SL |
Individuelle Daten
Höhe der Ladeschwelle über FO (mm) | 70 |
Lastgrenzen
Eígengewicht > 23,5 t ≤ 24,0 t
ohne Feststellbremse
A | B1 | B2 | C | ||
|---|---|---|---|---|---|
S | 40,0 t | 48,0 t | 48,0 t | 56,0 t |
Einzellasten
m | über die Auflagelänge verteilt | auf zwei Unterlagen | |
|---|---|---|---|
a-a | 2,0 | 32,0 | 33,0 |
b-b | 5,0 | 35,0 | 38,0 |
c-c | 9,0 | 36,0 | 44,0 |
d-d | 15,0 | 44,0 | 56,0 |
e-e | 18,0 | 56,0 | 24,0 |
Sonstige Vermerke:
Der Wagen dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen und schweren Gütern.
Mit eingeklappten Ladeschwellen, also mit ebener Ladefläche, eignet er sich auch für die Beförderung schwerer Kettenfahrzeuge.
Vor den umlegbaren Stirnwandklappen sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwandklappen und abgesenkten Rungen gefahren werden. Die Höhe der umgelegten Stirnwandklappen über FO beträgt 38 mm. An jeder Längsseite des Wagens sind 8 Drehrungen angeordnet.
Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 10 geteilte Ladeschwellen eingebaut.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
