Artikel: Hbillns 303
Güterwagen mit zwei Radsätzen, zweiteiligen Aluminium-Schiebewänden und sechs verriegelbaren Trennwänden.
Wenn's empfindlich wird: Diese großräumigen Wagen sind mit Schiebewänden ausgerüstet, die von einer Person bewegt werden können. Im geöffneten Zustand ist der Zugang zur gesamten Ladefläche von beiden Seiten möglich.
Be- und Entladen mit Gabelstaplern ist damit sowohl von einer Rampe als auch von ebener Erde möglich. Dieser Wagen ist für eine schonende Beförderung hochempfindlicher Güter verschiedener Art mit der Transportschutzeinrichtung "Verriegelbare Trennwände" ausgestattet. Bei Transportschutzeinrichtungen kann der Wagenraum in einzelne Kammern unterteilt werden. Ladefläche und Laderaum verringern sich um den Anteil der eingebauten Transportschutzeinrichtung. Die verriegelbaren Trennwände rasten in Lochleisten im Fußboden und am Obergurt des Wagens ein.

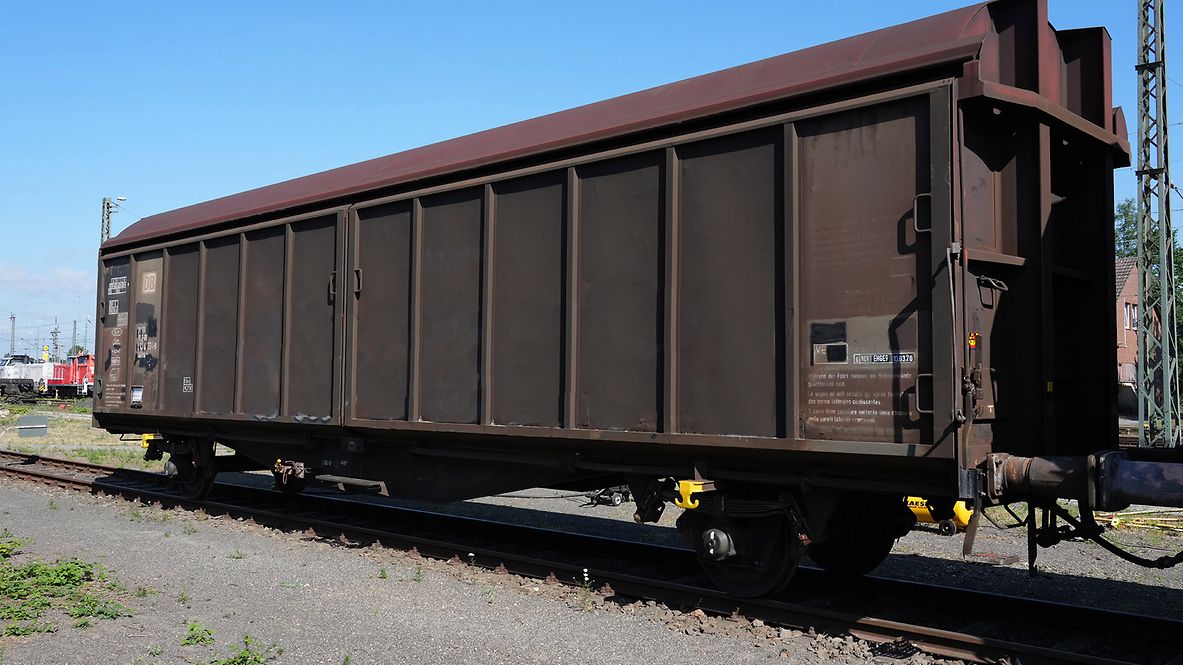

Hinweis: Die Bauart ähnelt dem Wagen auf dem Foto. Exakte Abmessungen entnehmen Sie bitte der Zeichnung sowie unten genannten Daten.
Technische Details
Ladebreite (mm) | 2.670 |
Ladehöhe (mm) | 2.250 |
Ladefläche (m2) | 34,1 |
Durchschnittl. Eigengewicht (kg) | 15.700 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1981 |
Feststellbremse | ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 300 |
Art der Lastabbremsung | zweistufig, mechanisch, von Hand umzustellen |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | 450 x 340 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 1adSL |
Individuelle Daten
Seitenwandöffnungen: Breite (mm) | 6.318 |
Seitenwandöffnungen: Höhe (mm) | 2.200 |
Art der Federgehänge | Doppelschaken |
Fahrwerk nach Zeichnung | 1Fwg302.0.02.000.001 |
Parabelfedern: Gestreckte Länge (mm) | 1.200 |
Parabelfedern: Anzahl der Federblätter | 4 + 1 |
Parabelfedern: Federblattbreite (mm) | 120 |
Parabelfedern: Traghöhe (mm) | 202 |
Ladelänge ohne Trennwände (mm) | 12.776 |
Ladelänge mit Trennwänden (mm) | 12.198 |
Laderaum bis Unterkante Wagenkastenobergurt (m3) | 75,0 |
Laderaum bis Oberkante Transportschutzeinr. (m3) | 76,7 |
Lastgrenzen
Durchschnittl. Eigengewicht 15,7 t
ohne Feststellbremse
A | B | C | D | ||
---|---|---|---|---|---|
S | 16,0 t | 20,0 t | 25,0 t | 29,0 t | |
120 |
DB | C |
---|---|
100 | 26,0 t |
SNCF | C |
---|---|
100 | 25,5 t |
Sonstige Vermerke:
Der Wagen ist in Verbindung mit der Transportschutzeinrichtung „Verriegelbare Trennwände“ für den Transport folgender Güter vorgesehen:
- Güter, die sich nicht kompakt verladen lassen.
- Güter, die zwar ihrer äußeren Form nach für eine kompakte Verladung geeignet sind, aber dem Druck, der bei einem Auflaufstoß durch die Trägheitskraft von den weiter hinten gestapelten Gütern entsteht, nicht standhalten können.
- Mischladungen aus Einzelstücken von unterschiedlichen Formen, Gewichten und Empfindlichkeiten.
- Kippgefährdete Güter
- Güter, die eine so große Dichte besitzen, dass sie nur eine geringe Stapelhöhe erreichen.
In ladetechnischer Hinsicht hat diese Wagenbauart aufgrund der großen Seitenwandöffnung und der großen Durchfahrhöhe besonders bei den Kunden Vorteile:
- Einfache Beladung mit Gabelstaplern.
- Große Ladehöhe.
Der Fußboden besteht aus 45 mm dicken Kiefernbohlen und ist zum Befahren mit Gabelstaplern für eine Belastung von max. 2,2 t pro Vorderrad zugelassen.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
