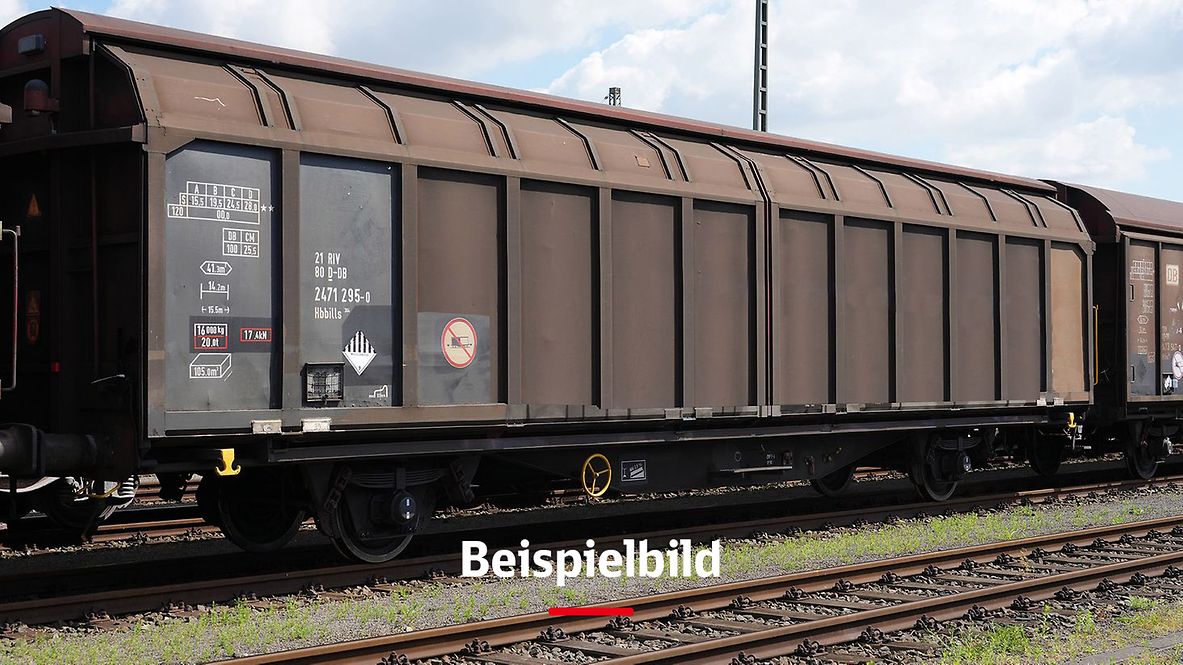

Hbbills 310

Güterwagen mit zwei Radsätzen, zweiteiligen Aluminium-Schiebewänden und sechs verriegelbaren Trennwänden.
Wenn's empfindlich wird: Diese großräumigen Wagen sind mit Schiebewänden ausgerüstet, die von einer Person bewegt werden können. Im geöffneten Zustand ist der Zugang zur gesamten Ladefläche von beiden Seiten möglich.
Be- und Entladen mit Gabelstaplern ist damit sowohl von einer Rampe als auch von ebener Erde möglich. Dieser Wagen ist für eine schonende Beförderung hochempfindlicher Güter verschiedener Art mit der Transportschutzeinrichtung "Verriegelbare Trennwände" ausgestattet. Bei Transportschutzeinrichtungen kann der Wagenraum in einzelne Kammern unterteilt werden. Ladefläche und Laderaum verringern sich um den Anteil der eingebauten Transportschutzeinrichtung. Die verriegelbaren Trennwände rasten in Lochleisten in Fußboden und am Obergurt des Wagens ein.

Technische Details
Ladebreite (mm)

2.900

Ladehöhe (mm)

2.850

Ladefläche (m2)

46,4

Durchschnittl. Eigengewicht (kg)

17.800

Höchstgeschwindigkeit (km/h)

120

Internationale Verwendungsfähigkeit

RIV

Kleinster Gleisbogenhalbmesser (m)

35

Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen

2000

Feststellbremse

mit und ohne Feststellbremse

Bauart der Bremse

KE-GP-A

Anzahl der Bremszylinder (Stck.)

1

Durchmesser der Bremszylinder (mm)

300

Art der Lastabbremsung

automatisch

Puffertellerabmessungen (mm)

550 x 340

Automatische Kupplung

vorbereitet

Bauart des Steuerventils

KE 2dSL-ALB/d63

Individuelle Daten
Seitenwandöffnungen: Breite (mm)

7.815

Seitenwandöffnungen: Höhe (mm)

2.850

Fahrwerk nach Zeichnung

1Fwg310.0.02.000.001

Parabelfedern: Gestreckte Länge (mm)

1.200

Parabelfedern: Anzahl der Federblätter

4 + 1

Parabelfedern: Federblattbreite (mm)

120

Parabelfedern: Traghöhe (mm)

222

Ladelänge ohne Trennwände (mm)

15.986

Ladelänge mit Trennwänden (mm)

15.191

Laderaum bis Unterkante Wagenkastenobergurt (m3)

126,1

Lichte Höhe bis zur 1. Kröpfung d. Schiebewand (mm)

2.080

Lastgrenzen

Durchschnittl. Eigengewicht 17,8 t

mit und ohne Feststellbremse

 ABCD

S

14,0 t

18,0 t

23,0 t

27,0 t

120

Sonstige Vermerke:

Der Wagen ist mit der Transportschutzeinrichtung „Verriegelbare Trennwände“ (6 Trennwände) ausgerüstet und für den Transport folgender Güter vorgesehen:
- Großvolumige Güter.
- Güter, die zwar ihrer äußeren Form nach für eine kompakte Verladung geeignet sind, aber dem Druck, der bei einem Auflaufstoß durch die Trägheitskraft von den weiter hinten gestapelten Gütern entsteht, nicht standhalten können.
- Mischladungen aus Einzelstücken von unterschiedlichen Formen, Gewichten und Empfindlichkeiten.
- Kippgefährdete Güter.
Das Schiebewandsystem gestattet ein zum Wagenkasten paralleles Führen der Wand beim gesamten Öffnungs- und Schließvorgang. Die Betätigungsgestänge für das Schiebewandsystem befinden sich an den Stirnwänden. Die Schiebewände sind im geöffneten Zustand in beiden Endstellungen gegen selbsttätiges Verschieben gesichert.
Das Untergestell ist als Schweißkonstruktion hergestellt und besteht aus zwei aus Blech gekanteten Außenlangträgern und Querträgern, die die Langträger verbinden und auf denen die Kräfte aus Fußboden und Nutzlast über Fußbodenträger abgesetzt werden. Der Fußboden besteht aus 35 mm starken Sperrholzplatten und ist zum Befahren mit Gabelstaplern für eine Belastung bis 5 t pro Vorderrad zugelassen. Im Fußboden integriert ist eine Einrichtung zur Sicherung der Ladung gegen Querverschub. Die Sicherungseinrichtung besteht auf jeder Wagenlängsseite aus 6 Leisten (Breite 70 mm, wirksame Höhe 30 mm), die in Schienen geführt und in einem Bereich von 590 mm bis 1.310 mm ab Wagenlängsmittellinie verriegelt werden können.

Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
