Facs 124

Offene Schüttgutwagen mit dosierbarer Schwerkraftentladung und vier Radsätzen.
Da bleibt nichts übrig: Bei den offenen Selbstentladewagen hat der Laderaum die Form mehrerer nebeneinander stehender Trichter. Der Entladevorgang erfolgt über die Schwerkraft des Ladegutes.
Mehrere Auslauföffnungen mit Drehschiebern ermöglichen die restlose Entladung des Wagens nach der einen oder anderen Seite. Die Menge ist regulierbar - so wie es zum Beispiel für die Entladung über Förderband erforderlich ist. Geeignet sind die Wagen für den Transport nicht nässeempfindlicher Güter in loser Schüttung. Die Drehschieber über einer Einrichtung auf der Bühne an einer Stirnseite des Wagens können einzeln bedient werden.

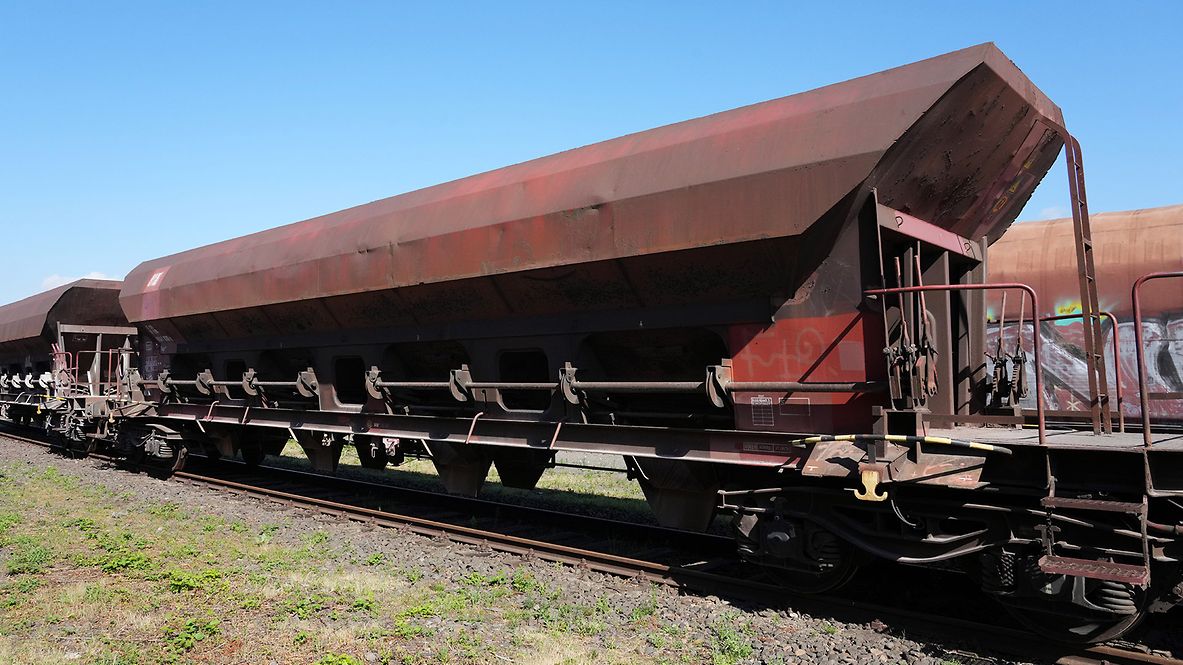

Hinweis: Bauart ähnelt Wagen auf dem Foto. Exakte Abmessungen entnehmen Sie bitte unten genannten Daten.


Technische Details

Laderaum (m3)

70,0

Breite der Beladeöffnung (mm)

1.800

Länge der Beladeöffnung (mm)

15.300

Durchschnittl. Eigengewicht (kg)

25.000

Höchstgeschwindigkeit (km/h)

120

Internationale Verwendungsfähigkeit

RIV

Kleinster Gleisbogenhalbmesser (m)

75

Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen

1978

Feststellbremse

mit und ohne Feststellbremse

Bauart der Bremse

KE-GP

Anzahl der Bremszylinder (Stck.)

1

Durchmesser der Bremszylinder (mm)

406

Art der Lastabbremsung

zweistufig, mechanisch

Bauart der Puffer

UIC 526-1, Kategorie A

Automatische Kupplung

statisch vorbereitet (Federbeinabstützung)

Bauart des Steuerventils

KE 1adSL

Individuelle Daten

Bauart der Zugfeder

Gummi-Schichtfeder

Breite des Wagenkastens bei geöffneten Entladeklappen (mm)

3.070

Breite der festen Auslaufrutschen (mm)

600

Breite der schwenkbaren Auslaufrutschen (mm)

476

Lastgrenzen

Eigengewicht > 24,5 t ≤ 25,0 t

mit und ohne Feststellbremse

A

B1

B2

C

S

39,0 t

47,0 t

47,0 t

55,0 t

120


Sonstige Vermerke:

Der Wagen ist für den Transport von Nässe unempfindlichen Schüttgütern vorgesehen.
Das Untergestell besteht aus miteinander verschweißten Blechen und Walzprofilen. Der Wagenkasten ist eine Schweißkonstruktion und besteht aus vier Trichtern. Querrippen teilen den Wagenkasten in vier Räume, von denen jeder an seinem Unterteil zwei Entladeöffnungen aufweist, die sich an beiden Seiten der horizontalen Mittellinie des Wagens befinden. Über jeder Entladeöffnung ist am Kastenblech eine Stütze für einen Vibrator angeschraubt.
Die acht kreisförmig ausgebildeten Wölbschieber sind auf Rollen gelagert und verschieben sich auf Laufbahnen, die außerhalb der Rinnen angebracht sind. Unter jeder Entladeöffnung sind eine feste und eine schwenkbare Auslaufrutsche angeordnet. Die schwenkbaren Auslaufrutschen werden einzeln durch einen Hebel betätigt, der in der Nähe der Rutsche angebracht ist. Die Betätigung der Wölbschieber erfolgt von der Bedienungsplattform aus.
Die Entladung des Wagens erfolgt nach Öffnen der Schieber durch die Schwerkraft des Ladegutes. Für den Zugang zur Bedienungsplattform sind zwei Auftritte mit Gitterrosten (500 x 160 mm) vorhanden.

Das Entfernen von Ladegutresten in der Be- oder Entladestraße ist nur durch leichte
Gummihammerschläge auf die äußeren Behälterwandungen gestattet oder durch den
Einsatz von Pressluftlanzen im Laderaum! Für die Bedienung der Wagen ist die DV 975/2 zu beachten.


Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
