Artikel: Eaos-x 075

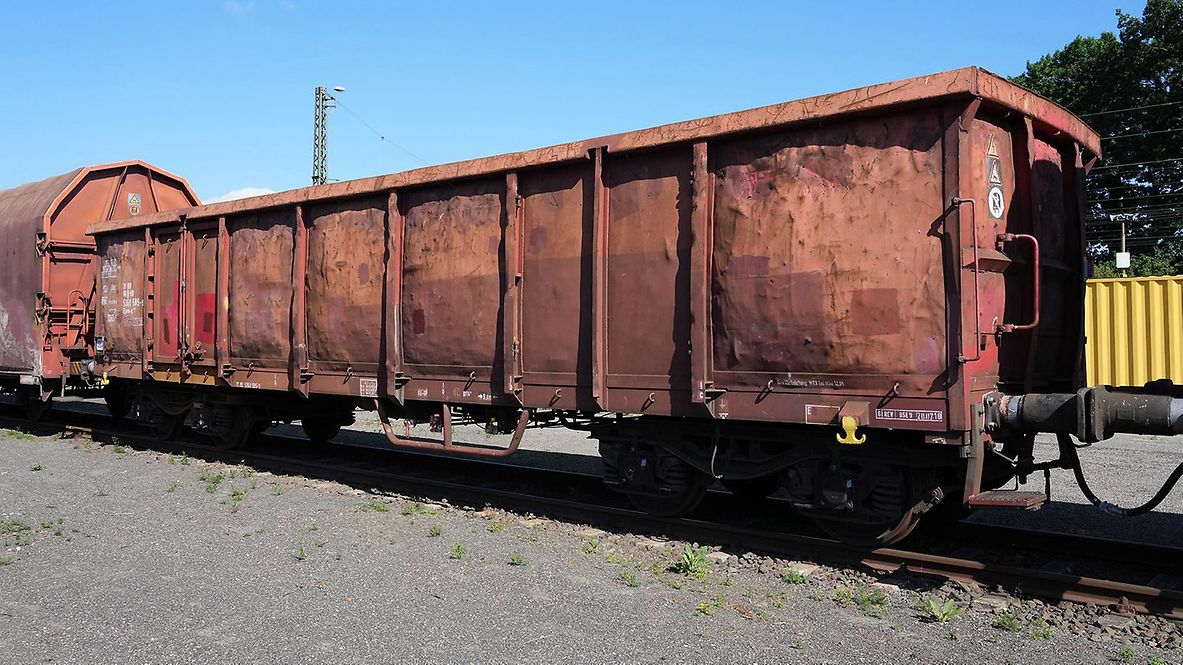

Eaos sind offene Drehgestellgüterwagen mit einem großen Laderaum, hohen Lastgrenzen und mit durchgehendem Obergurt, zwei doppelflügeligen Türen auf jeder Seite und Stahlfußboden ausgestattet.
Sie sind geeignet für die Beförderung vieler unterschiedlichster Güter sowohl in loser Schüttung (Schrott, Kohle, Erze, Steine und Erden) als auch in Stücken (Rundholz oder Stahlhalbzeuge (Stabeisen/Brammen)). Außen an den Wagen angebrachte Ringe ermöglichen die sichere Befestigung von Netzen/Wagendecken zum Schutz nässeempfindlicher Güter und vor Windabtrag. Zur Sicherung von leichtem, losem Schrott sind unterhalb der Obergurte Haken zur Befestigung von Drahtabdeckungen angebracht. Dieser Ea-Wagen ist speziell für die großen Belastungen im Schrottverkehr mit verstärkten Wänden und Fussböden sowie Schutzeinrichtungen an den Bedienelementen ausgerüstet worden.
Technische Details
Ladelänge (mm) | 12.792 |
Ladebreite (mm) | 2.760 |
Ladehöhe (mm) | 2.020 |
Ladefläche (m2) | 35,3 |
Laderaum (m3) | 72,0 |
Durchschnittl. Eigengewicht (kg) | > 21.500 ≤ 23.000 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1978 |
Umbaujahr | 2003 (aus Eaos 106) |
Feststellbremse | ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, pneumatisch, von Hand umzustellen bzw. zweistufig mechanisch |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | 450 x 340 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 1adSL |
Individuelle Daten
Seitenwandtüröffnungen: Breite (mm) | 1.800 |
Seitenwandtüröffnungen: Höhe (mm) | 1800/1900 |
Lastgrenzen
Eigengewicht > 21,5 t ≤ 22,0 t
mit und ohne Feststellbremse
A | B1 | B2 | C | ||
|---|---|---|---|---|---|
S | 42,0 t | 48,0 t | 50,0 t | 58,0 t | |
120 |
Einzellasten
m | über die Auflagelänge verteilt | auf zwei Unterlagen | |
|---|---|---|---|
a-a | 3,0 | 23,0 | 26,0 |
b-b | 5,0 | 27,0 | 30,0 |
c-c | 9,0 | 39,0 | 58,0 |
Sonstige Vermerke:
Der Wagen dient in erster Linie für die Beförderung von Schüttgütern und Schrott und ist ein Umbauwagen auf Basis der BA Eaos 106.
Das Untergestell ist unter Verwendung von S235J2G3 in Profilbauweise und geschweißten Blechen ausgeführt. Es ist für eine Radsatzlast von 20 t berechnet. Die Verkleidungsbleche für die Seitenwände sind 4 mm dick aus S355J2G3 mit Kupferzusatz und die der Türen 8 mm dick und aus S355J2G3 gefertigt. Das obere Saumeisen ist durchgehend. Die Stirnwände sind aus in verstärkter Ausführung mit Stirnwandsäulen aus IP 140, Oberrahmen aus Blech 10 mm, Verstärkung aus U200 und Stirnwand aus 8 mm Blech gefertigt. Der Fußboden besteht aus 8 mm dicken Blech. Als Werkstoff wurde S355J2G3 verwendet.
Die Wagen haben nur noch zwei diagonal angeordnete zweiflüglige Türen. Auf Grund ihres Zustandes beim Umbau können diese entweder links oder rechts angeordnet sein.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
