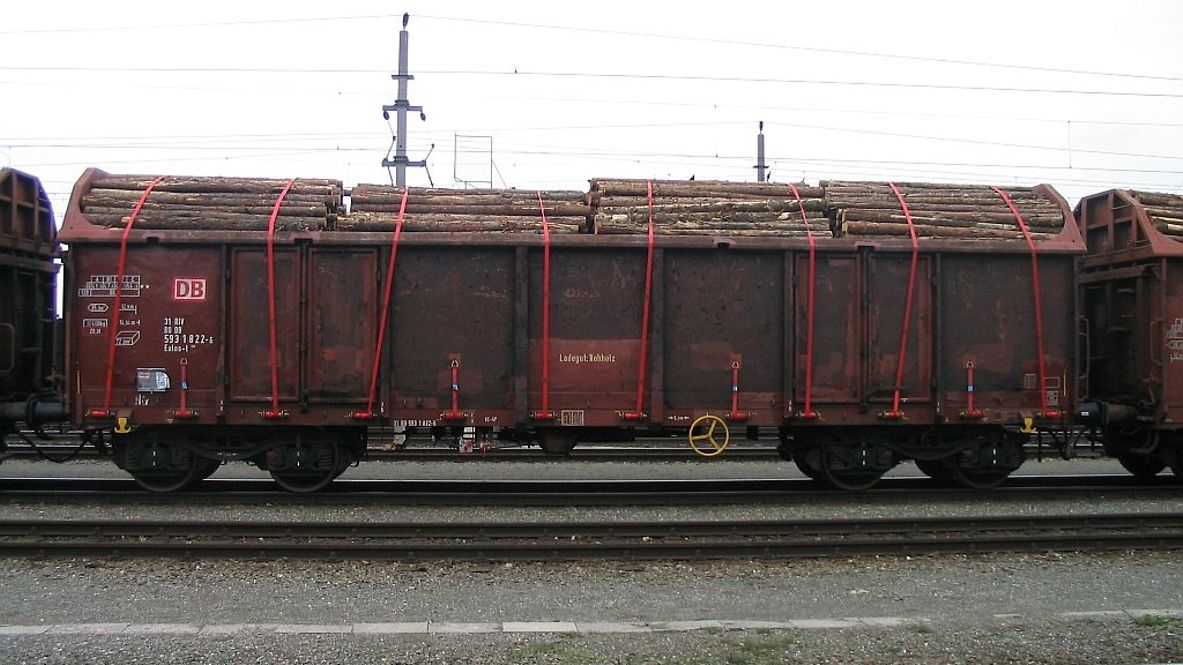

Artikel: Ealos-t 058
Offene Güterwagen mit vier Radsätzen. Diese Drehgestellgüterwagen haben einen großen Laderaum und sind mit durchgehendem Obergurt, zwei doppelflügeligen Türen auf jeder Seite und Holz- oder Stahlfußboden ausgestattet.
Sie sind geeignet für die Beförderung vieler unterschiedlichster Güter vor allem in Stücken (Ballen, Collis, Fässer, Rundholz oder Stabeisen). Außen an den Wagen angebrachte Ringe ermöglichen die sichere Befestigung von Wagendecken zum Schutz nässeempfindlicher Güter und vor Windabtrag.
Technische Details
Ladelänge (mm) | 12.800 |
Ladebreite (mm) | 2.760 |
Ladehöhe (mm) | 2.100 |
Ladefläche (m2) | 35,0 |
Laderaum (m3) | 72,0 |
Breite der Beladeöffnung (mm) | 2.760 |
Länge der Beladeöffnung (mm) | 12.800 |
Durchschnittl. Eigengewicht (kg) | > 21.500 ≤ 24.500 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1980 |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, mechanisch |
Bauart der Puffer | UIC 526-1, Kat. A |
Puffertellerabmessungen (mm) | 450 x 340 |
Automatische Kupplung | vorbereitet (Federbeinabstützung) |
Bauart des Steuerventils | KE 1adSL |
Individuelle Daten
Seitenwandtüröffnungen: Breite (mm) | 1.800 |
Seitenwandtüröffnungen: Höhe (mm) | 1.900 |
Lastgrenzen
Eigengewicht > 22,0 t ≤ 22,5 t
mit und ohne Feststellbremse
A | B1 | B2 | C | ||
|---|---|---|---|---|---|
S | 41,5 t | 47,5 t | 49,5 t | 54,5 t | |
120 |
Einzellasten
m | über die Auflagelänge verteilt | auf zwei Unterlagen | |
|---|---|---|---|
a-a | 3,0 | 23,0 | 26,0 |
b-b | 5,0 | 27,0 | 30,0 |
c-c | 9,0 | 39,0 | 54,5 |
Sonstige Vermerke:
Der Güterwagen ist durch Umbau aus dem Eas 066 entstanden und dient vorzugsweise dem Transport von Rundholz in den Längen von 2 bis 4 m. Das Untergestell ist eine Schweißkonstruktion aus Blechen, Walzprofilen und Breitflachstahl. Der Wagenkasten ist als Schweißkonstruktion mit durchlaufendem Oberrahmen ausgeführt.
Die oberen Seitengurte sind unter sich durch zwei Endtraversen verbunden. Die Seitenwände sind mittels Zwischen-, Eck- und Türsäulen verstärkt. Ein Teil der Wagen ist mit einer von beiden Wagenlängsseiten vom Boden aus bedienbaren Feststellbremse ausgerüstet. Zur besseren Auslastung wurden die Stirnwände durch Aufbordung bis zum Profil G1 erhöht.
Die Kopfklappen wurden zugeschweißt und durch Stege zwischen Oberrahmen und den Ecksäulen verstärkt. Zur zusätzlichen Ladungssicherung bei Beladung über die Seitenwände sind am Wagen 12 Niederbindeeinrichtungen (Spannwinden mit Gurt 40 kN Nennbruchkraft) und Bindeösen zur Ladungssicherung bzw. für Ladegutabdeckungen vorhanden.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
