Artikel: Tds 932
Gedeckte Schüttgutwagen mit dosierbarer Schwerkraftentladung und zwei Radsätzen.
Diese Wagen sind hervorragend geeignet für den Transport von witterungsempfindlichen Schüttgütern. Sie besitzen eine gleisseitige, dosierbare Entladeeinrichtung. Ein Innenanstrich erhöht bei den meisten der Fahrzeuge den Gebrauchswert, insbesondere durch den Schutz vor Verunreinigungen, Möglichkeiten des Transportes von Lebensmitteln, günstigeres Entladeverhalten (Rutschverhalten) bei schwer fließenden Gütern sowie durch verbesserten Korrosionsschutz bei aggressiven Ladegütern.

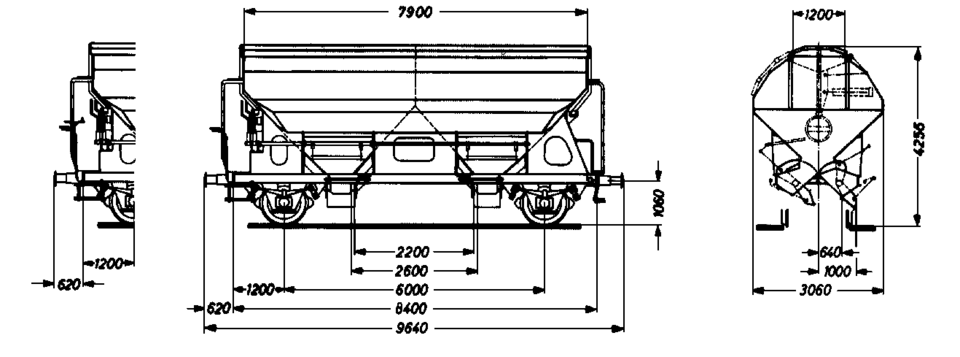

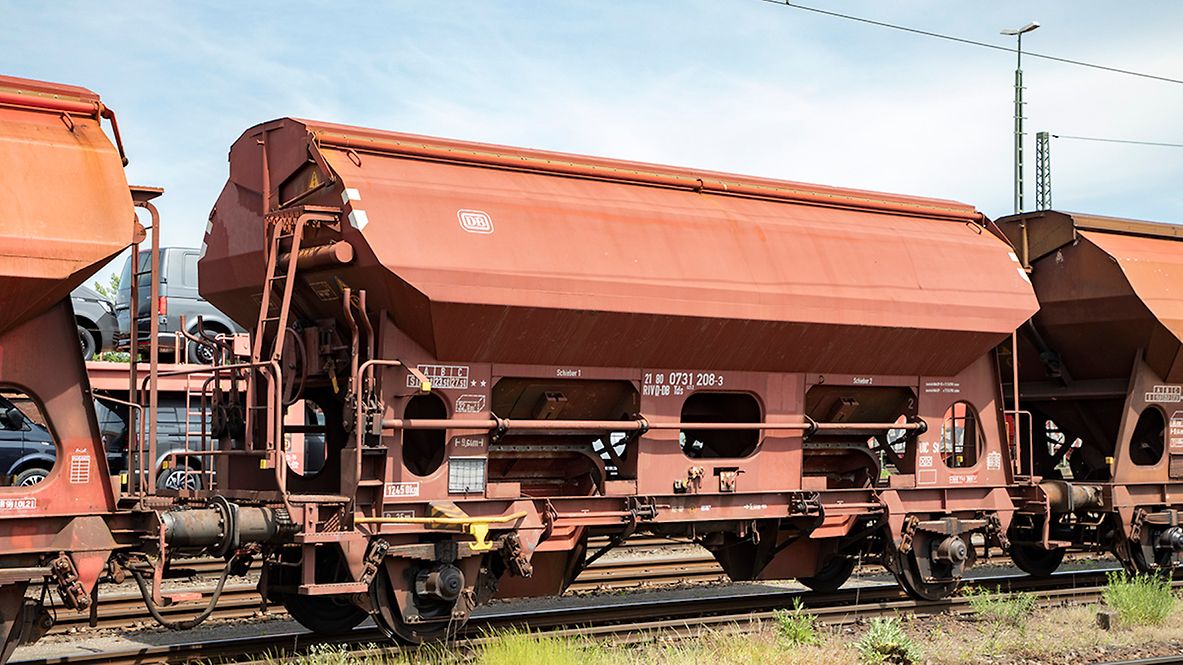

Hinweis: Bauart ähnelt Wagen auf dem Foto. Exakte Abmessungen entnehmen Sie bitte der Zeichnung sowie unten genannten Daten.
Technische Details
Laderaum (m3) | 38,0 |
Breite der Beladeöffnung (mm) | 1.200 |
Länge der Beladeöffnung (mm) | 7.900 |
Durchschnittl. Eigengewicht (kg) | 13.000 |
Höchstgeschwindigkeit (km/h) | 100 |
Internationale Verwendungsfähigkeit | RIV |
Vereinheitlichung/Standardisierung | UIC St |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1961 |
Umbaujahr | 1965 - 1978 (aus Ed 090) |
Feststellbremse | mit und ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 300 |
Art der Lastabbremsung | zweistufig, mechanisch, von Hand umzustellen |
Bauart der Puffer: Endkraft (kN) | 350 |
Bauart der Puffer: Hub (mm) | 75 |
Puffertellerabmessungen (mm) | Ø 370 |
Automatische Kupplung | zum größten Teil vorbereitet |
Bauart des Steuerventils | KE 1adSL bzw. KE 1adSL-D |
Individuelle Daten
Art der Federgehänge | Doppelschaken |
Breite der festen Auslaufrutschen (mm) | 500 |
Breite der schwenkbaren Zusatzrutschen (mm) | 630 |
Laufwerk nach Zeichnung | Fwg726.02.000.01 |
Lastgrenzen
Eigengewicht > 12,5 t ≤ 13,0 t
mit und ohne Feststellbremse
A | B1 | B2 | C | |
|---|---|---|---|---|
S | 19,0 t | 23,0 t | 23,0 t | 27,0 t |
Sonstige Vermerke:
Die Wagen eignen sich für den Transport von nässeempfindlichen Schüttgütern aller Art mit einer Korngröße ( 0,5 mm. Der Transport grobkörniger oder kantiger, schwerer Güter (z. B. Kies, Schlacke, Schotter) ist wegen einer möglichen Beschädigung der Innenbeschichtung nicht zulässig.
Die Wagen sind mit einem Schwenkdach ausgerüstet. Die regelbare Entladung ermöglicht die Beschickung von Förderbändern. Die schwenkbaren Zusatzrutschen gestatten den Einsatz des Wagens für eine Entladung in unmittelbar neben dem Gleis liegende Tiefbunker. Gegenüber Td-Wagen früherer Bauart ermöglicht das größere Ladevolumen dieser Wagen eine bessere Ausnutzung der Lastgrenze auch bei Ladegütern mit geringem Schüttgewicht.
Das Untergestell ist aus Walzprofilen geschweißt; der Wagenkasten ist ebenfalls geschweißt. Für die Kastenbleche wurde Stahl aus St 52-3 mit Cu-Zusatz verwendet.
Die Seitenwände sind 43°, die Sattel- und Stirnwände 48° zur Waagerechten geneigt.
An jeder Wagenlängsseite sind zwei Rundschieber vorhanden, die von der stirnseitigen Bedienungsbühne aus einzeln geöffnet und geschlossen werden können. Durch eine Klinkensperre können Schieberöffnungen bis 200 mm in Abstufungen von 25 mm und außerdem die volle Schieberöffnung von 500 mm eingestellt werden. Die Unterkanten der festen Auslaufrutschen liegen bei leerem Wagen 720 mm über SO; die Unterkanten der beweglichen Auslaufrutschen liegen im ausgeschwenkten Zustand bei leerem Wagen 415 über SO.
Zur Beladung des Wagens wird das Schwenkdach von der Bedienungsplattform aus mit einem Handrad geöffnet. Dabei wird eine über die gesamte Wagenlänge reichende Öffnung von 1 200 mm Breite freigegeben. Das geöffnete Dach bleibt innerhalb der Wagenbegrenzungslinie, so dass Verschiebebewegungen auch bei geöffnetem Schwenkdach möglich sind.
Das Entfernen von Ladegutresten in der Be- oder Entladestraße ist nur durch leichte Gummihammerschläge auf die äußeren Behälterwandungen gestattet oder durch den Einsatz von Pressluftlanzen im Laderaum!
Für die Bedienung der Wagen ist die DV 975/2 zu beachten.
