Snps 719.0

Drehgestellflachwagen mit 4 Radsätzen u. 8 Rungenpaaren mit integrierter Niederbindeeinrichtung. Geeignet für Holzprodukte u. Stahlhalbzeuge.

Der Drehgestell-Flachwagen wurde speziell für den Transport von Rohren, Profilstahl, Flachstahlprodukten sowie Stamm- und Schnittholz entwickelt und zeichnet sich durch hohe Ladekapazität aus. Das Ladegut wird durch Rungen mit Schichtholzleisten und Kunststoffspitzen geschont (nur bei BA 719.1 Stahlhalbzeuge. Wird bei der BA 719.0 Timber nicht benötigt und ist daher auch nicht montiert.). Die Längsseiten sind jeweils mit acht besonders breiten und belastbaren Rungen ausgerüstet, die mit dem Untergestell fest verbunden sind. Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung versehen, die von einer Person bedient werden kann.

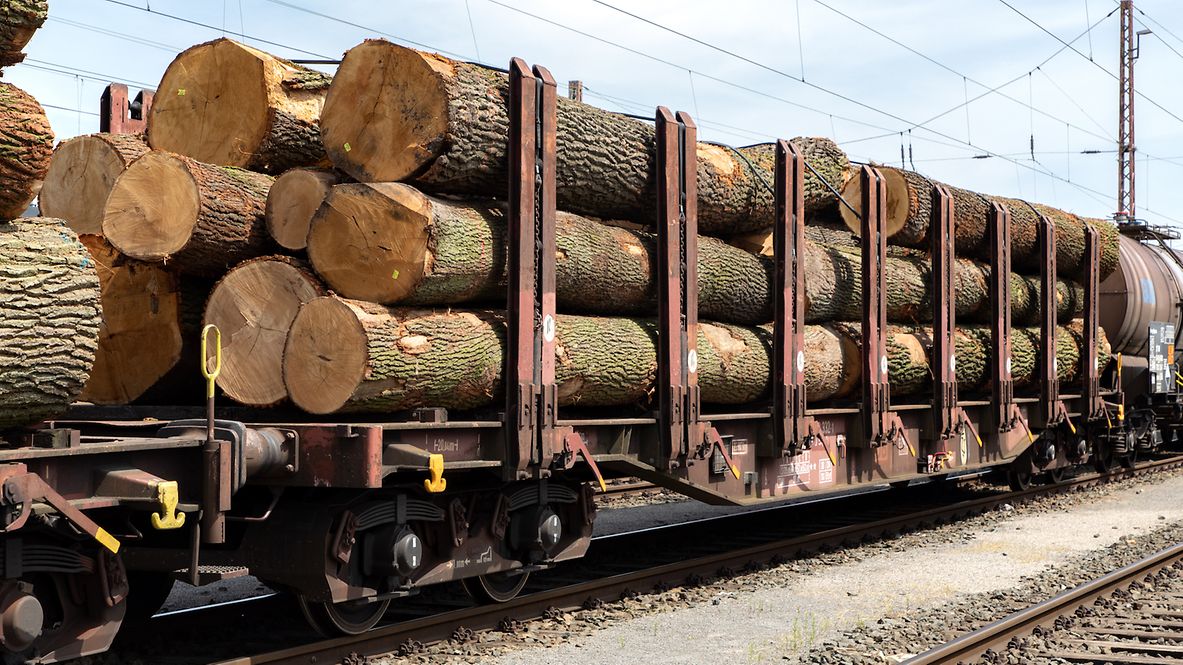

Hinweis: Bauart ähnelt Wagen auf dem Foto. Exakte Abmessungen entnehmen Sie bitte der Zeichnung sowie unten genannten Daten.

Technische Details

Ladelänge (mm)	19.000
Ladebreite zwischen den Rungen (mm)	2.723
Ladefläche (m2)	51,7
Durchschnittl. Eigengewicht (kg)	24.990
Höchstgeschwindigkeit (km/h)	120
Internationale Verwendungsfähigkeit	RIV
Kleinster Gleisbogenhalbmesser (m)	35
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen	1980
Feststellbremse	mit und ohne Feststellbremse
Bauart der Bremse	KE-GP
Anzahl der Bremszylinder (Stck.)	1
Durchmesser der Bremszylinder (mm)	406
Art der Lastabbremsung	zweistufig, mechanisch, von Hand umzustellen
Bauart der Puffer: Endkraft (kN)	590
Bauart der Puffer: Hub (mm)	105
Puffertellerabmessungen (mm)	450 x 340
Automatische Kupplung	vorbereitet
Bauart des Steuerventils	KE 1adSL

Individuelle Daten

Rungenhöhe (mm)

2.000

Lastgrenzen

Durchschnittl. Eigengewicht 24,99 t

mit und ohne Feststellbremse

	A	B	C	D
S	39,0 t	47,0 t	57,0 t	63,0 t
120

Zusatzraster

DB	CM
100	59,0 t

Einzellasten

	m	über die Auflagelänge verteilt	auf zwei Unterlagen
a-a	2,2	33,0	33,0
b-b	6,7	39,0	33,0
c-c	11,2	39,0	33,0
d-d	15,8	52,0	63,0
e-e	17,6	63,0	33,0

Sonstige Vermerke:

Die Wagen mit der Bauart Snps 719.0 m sind nur für die Beförderung von Stamm- und Schnittholz vorgesehen.
Zur Aufnahme und Abstützung der Ladung sind auf dem Wagenboden Ladeschwellen und an den Wagenlängsseiten Rungen angebracht. Zur Verzurrung der Ladung sind von Hand zu bedienende Niederbindeeinrichtungen vorhanden.

Für die Auflage des Ladegutes sind hölzerne Ladeschwellen im Rungenbereich und im Abstand von 1 m von Wagenende vorhanden. Die Ladeschwellen sind genügend hoch, so dass die handelsüblichen Umschlagmittel verwendet werden können.

Der Wagenboden ist mit einem begehbaren Loch- bzw. Riffelblech vollständig abgedeckt. Zur Aufnahme von Lasten oder zum Befahren mit Flurförderfahrzeugen sind die Abdeckungen nicht geeignet.

Zur Sicherung der Ladung sind auf jeder Wagenlängsseite in gleichmäßigen Abständen 8 Rungen vorhanden. Die Rungen sind mit dem Untergestell-Außenlangträger fest verbunden und so ausgeführt, dass sie die durch die Ladung entstehenden Kräfte in Wagenlängs- und Wagenquerrichtung sicher aufnehmen können. Für die Unterhaltung kann die Verbindung gelöst werden (An- und Abbauen der Rungen nur in Werkstätten).

Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung ausgerüstet, die von einer Person bedient werden kann. Die Spanngurte sind zur Schonung des Ladegutes mit einem elastischen Werkstoff ummantelt. Die Länge des Gurtes und die Teilung der Raster sind so gewählt, dass auch Ladungen, die nur etwa die halbe Rungenhöhe einnehmen, verzurrt werden können.Die Wagen mit der Bauart Snps 719.0 m sind nur für die Beförderung von Stamm- und Schnittholz vorgesehen.

Zur Aufnahme und Abstützung der Ladung sind auf dem Wagenboden Ladeschwellen und an den Wagenlängsseiten Rungen angebracht. Zur Verzurrung der Ladung sind von Hand zu bedienende Niederbindeeinrichtungen vorhanden.

Für die Auflage des Ladegutes sind hölzerne Ladeschwellen im Rungenbereich und im Abstand von 1 m von Wagenende vorhanden. Die Ladeschwellen sind genügend hoch, so dass die handelsüblichen Umschlagmittel verwendet werden können.

Der Wagenboden ist mit einem begehbaren Loch- bzw. Riffelblech vollständig abgedeckt. Zur Aufnahme von Lasten oder zum Befahren mit Flurförderfahrzeugen sind die Abdeckungen nicht geeignet.

Zur Sicherung der Ladung sind auf jeder Wagenlängsseite in gleichmäßigen Abständen 8 Rungen vorhanden. Die Rungen sind mit dem Untergestell-Außenlangträger fest verbunden und so ausgeführt, dass sie die durch die Ladung entstehenden Kräfte in Wagenlängs- und Wagenquerrichtung sicher aufnehmen können. Für die Unterhaltung kann die Verbindung gelöst werden (An- und Abbauen der Rungen nur in Werkstätten).

Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung ausgerüstet, die von einer Person bedient werden kann. Die Spanngurte sind zur Schonung des Ladegutes mit einem elastischen Werkstoff ummantelt. Die Länge des Gurtes und die Teilung der Raster sind so gewählt, dass auch Ladungen, die nur etwa die halbe Rungenhöhe einnehmen, verzurrt werden können.
