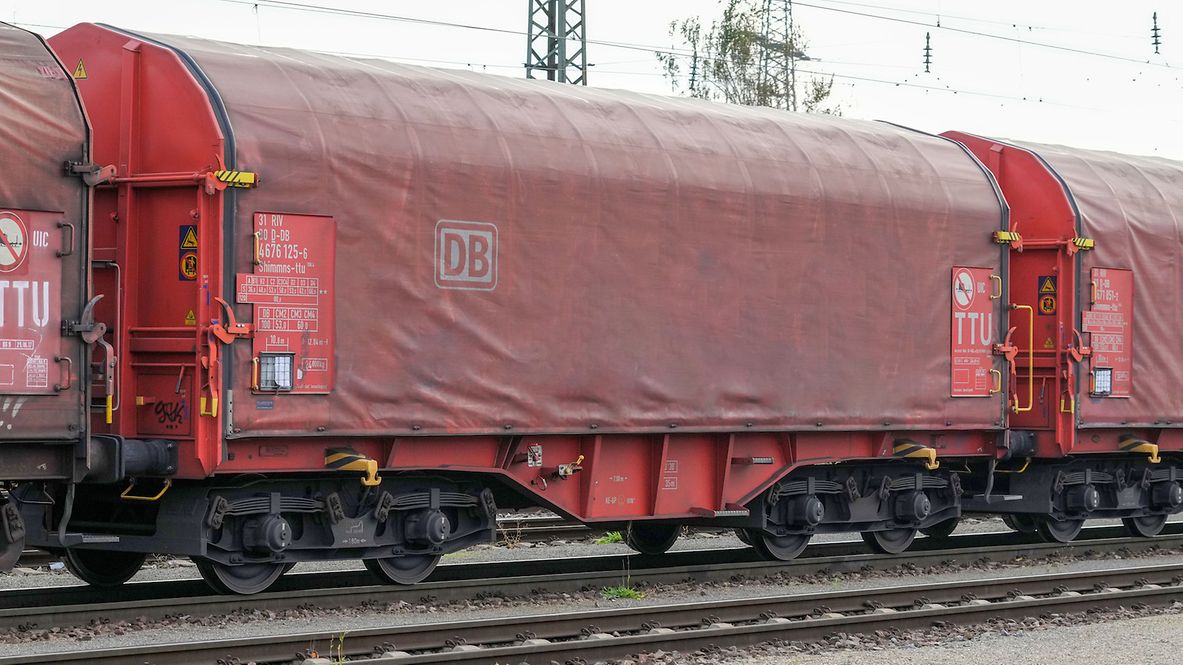

Shimmns 708
Drehgestellflachwagen mit vier Radsätzen, verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte.
Die Ausstattung mit fünf Lademulden sowie das Planverdeck optimieren die Beförderung nässeempfindlicher Coils. Diese Planen können jeweils so weit zusammen geschoben werden, dass zum Be- und Entladen die Ladefläche zu 2/3 freigelegt ist.
Technische Details
Ladelänge (mm) | 10.800 |
Ladebreite (mm) | 2.400 |
Durchschnittl. Eigengewicht (kg) | > 22.000 ≤ 23.000 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Vereinheitlichung/Standardisierung | UIC St |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1978 |
Feststellbremse | mit und ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, mechanisch, von Hand umzustellen |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | 450 x 340 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 1adSL |
Lastgrenzen
Eigengewicht > 22,5 t ≤ 23,0 t
mit und ohne Feststellbremse
A | B1 | B2 | C2 | C3 | C4 | D2 | D3 | D4 | ||
|---|---|---|---|---|---|---|---|---|---|---|
S | 37,0 t | 37,0 t | 49,0 t | 54,0 t | 59,0 t | 59,0 t | 54,0 t | 63,5 t | 67,0 t | |
120 |
Eigengewicht > 22,0 t ≤ 22,5 t
mit und ohne Feststellbremse
A | B | B2 | C2 | C3 | C4 | D2 | D3 | D4 | ||
|---|---|---|---|---|---|---|---|---|---|---|
S | 37,5 t | 37,5 t | 49,5 t | 54,5 t | 59,5 t | 59,5 t | 54,5 t | 64,0 t | 67,5 t | |
120 |
Eigengewicht > 23,0 t ≤ 23,5 t
mit und ohne Feststellbremse
A | B | B2 | C2 | C3 | C4 | D2 | D3 | D4 | ||
|---|---|---|---|---|---|---|---|---|---|---|
S | 36,5 t | 36,5 t | 48,5 t | 53,5 t | 58,5 t | 58,5 t | 53,5 t | 63,0 t | 66,5 t | |
120 |
Eigengewicht > 23,5 t ≤ 24,0 t
mit und ohne Feststellbremse
A | B1 | B2 | C2 | C3 | C4 | D2 | D3 | D4 | |
|---|---|---|---|---|---|---|---|---|---|
S | 36,0 t | 36,0 t | 48,0 t | 53, 0 t | 58,0 t | 58,0 t | 53,0 t | 62,5 t | 66,0 t |
120 |
DB | CM2 | CM3 | CM4 |
|---|---|---|---|
100 | 54,0 t | 61,0 t | 61,0 t |
Sonstige Vermerke:
Der Wagen eignet sich speziell für den Transport witterungsempfindlicher Blechrollen. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden und drei teleskopartig angeordnete Hauben, die sich zu beiden Wagenenden hin so weit durch Ineinanderschieben öffnen lassen, dass jeweils 2/3 des Wagens freigelegt werden kann. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich. Der Wagen darf nur mit geschlossenen und verriegelten Hauben verkehren.
Das Untergestell und die festen Stirnwände, die als Abkantrahmenkonstruktion mit Blechbekleidung und hutförmigen Verstärkungsprofilen ausgeführt sind, sowie die fest auf den Außenlangträgern angeordneten drei Laufschienen je Wagenseite bilden den als Schweißkonstruktion ausgeführten Wagenkasten. Das Untergestell mit seinen beiden kräftigen Außenlangträgern besteht aus Walz- und Abkantprofilen. Die Untergestellenden bestehen aus den Hauptquerträgern, den AK-Trägern und den Kopfstücken.
Die sattelförmig angeordneten, jeweils mit den Außenlangträgern verschweißten Querträger bilden zusammen mit 6 mm dicken Muldenblechen die Lademulden.
Die teleskopartig ineinander verschiebbaren Stahlhauben bestehen aus einer Hohlprofil-Rah-menkonstruktion und einer mit Sicken versehenen Beblechung. Die Abdichtung der Hauben untereinander und zu den Stirnwänden hin erfolgt über labyrinthartig ausgeführten Umrandungsprofilen. Die Endhauben verriegeln in geschlossener Stellung automatisch. Das Entriegeln der Hauben ist sowohl vom Erdboden wie auch von der Rampe möglich. Die beidseitig an jeder Stirnwand angeordneten Verriegelungseinrichtungen sind durch Wellen miteinander verbunden. Hierdurch ist das Entriegeln von nur einer Wagenseite aus möglich. Jede Haube läuft auf 4 jeweils und mit Abhebesicherungen versehenen Laufwagen mit nadelgelagerten Doppelrollen.
Die Wagen der Bauart Shimmns 708 sind mit 12 verstellbaren Festlegearmen ausgerüstet, die in fest auf den Muldenkappen angeordneten kammartig ausgeführten Halterungen gelagert sind. Die Festlegearme und ihre Anordnung ergeben einen wirksamen Schutz gegen unzulässiges seitliches Verschieben der Coils.
Um unzulässige Radlastabweichungen auszuschließen, ist eine möglichst mittige Verladung der Coils erforderlich. Ein durch alle Mulden in Wagenmitte verlaufender weißer Farbstreifen dient hierzu als Orientierungshilfe.
Im Wageninneren sind auf Piktogrammen Beladehinweise und -schemen angebracht.
