Artikel: Rijmmns 660

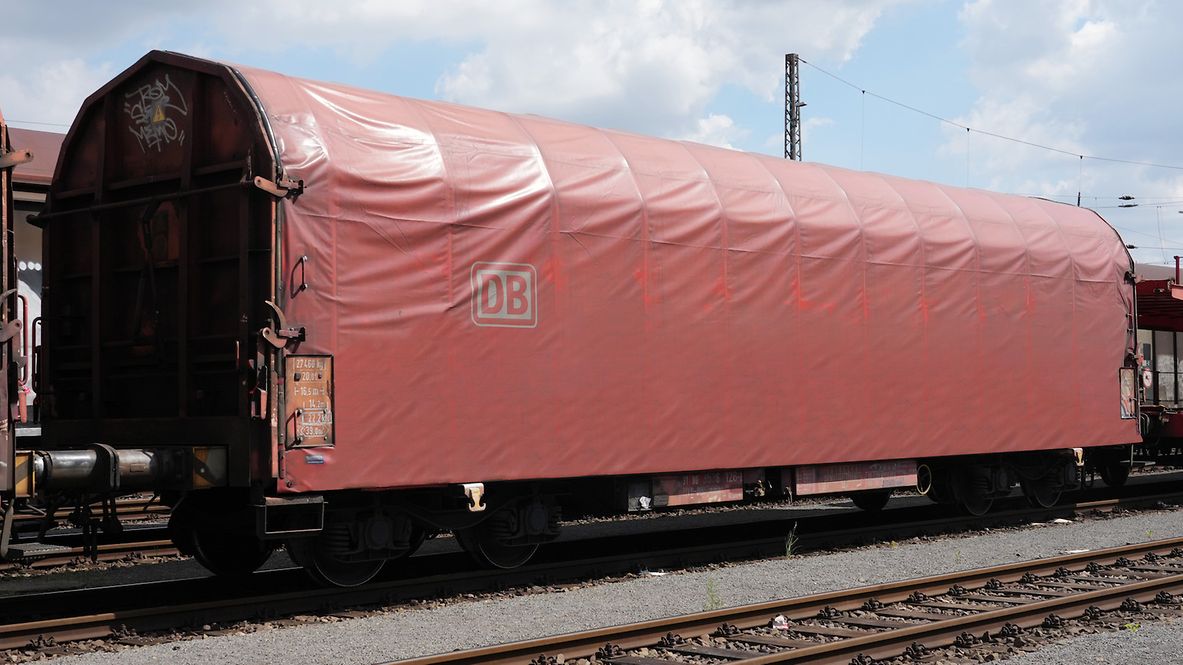

Drehgestellflachwagen mit vier Radsätzen, mit verschiebbarem Planenverdeck und mit Rungen.
Diese Drehgestell-Flachwagen eignen sich aufgrund des Planenverdecks besonders zum Transport nässeempfindlicher Güter. Zu seinen besonderen Merkmalen zählt darüber hinaus eine Stoßdämpfereinrichtung zum Schutz der Güter vor Rangierstößen.

Technische Details

Ladelänge (mm)

14.200

Ladebreite (mm)

2.750 (zwischen den Saumeisen)

Ladehöhe (mm)

2.300

Ladefläche (m2)

39,0

Durchschnittl. Eigengewicht (kg)

27.460

Höchstgeschwindigkeit (km/h)

120

Internationale Verwendungsfähigkeit

RIV

Kleinster Gleisbogenhalbmesser (m)

35

Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen

2002

Feststellbremse

mit und ohne Feststellbremse

Anzahl der Bremszylinder (Stck.)

1

Durchmesser der Bremszylinder (mm)

406

Art der Lastabbremsung

automatisch, selbsttätig, pneumatisch

Bauart der Puffer

UIC 526-1, Kategorie A mit MINER-Feder 40 kJ

Puffertellerabmessungen (mm)

450 x 340

Automatische Kupplung

vorbereitet

Bauart der Bremse

KE-GP-A

Bauart des Steuerventils

KE 2dSL-ALB/d8

Individuelle Daten

Rungenhöhe (mm)

1.200

Lastgrenzen

Eigengewicht > 27,0 t ≤ 27,5 t

mit und ohne Feststellbremse

A

B

C

D

S

36,5 t

44,5 t

52,5 t

62,5 t

120

DB

CM

100

56,5 t

Einzellasten

m

über die Auflagelänge verteilt

auf zwei Unterlagen

a-a

2

32,0

33,0

b-b

5

39,0

44,0

c-c

8

42,0

52,0

d-d

11

62,5

62,5

e-e

14

62,5

---

Sonstige Vermerke:

Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 14 Rohrrahmen aufliegt. Über leichtgängige Laufwagen und Laufschienen am Untergestell ist das Planendach in Wagenlängsrichtung geführt und bis zu einer maximalen Öffnungsweite von 11 m verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Um eine bessere Ausnutzung des Laderaumes zu gewährleisten, ist die Spriegelkonstruktion mit einer zusätzlichen Spreizeinrichtung ausgerüstet. Der Wagen darf nur mit geschlossenem und verriegeltem Planendach bewegt werden.

Im Laderaum sind zur Ladungssicherung in Querrichtung je Wagenlängsseite 8 abklappbare und verstellbare Seitenrungen aus Feinkornbaustahl mit 1 200 mm Höhe sowie zusätzlich 7 versenkbare und verstellbare Führungsleisten aus Baustahl mit 30 mm Höhe vorhanden. Sowohl die Seitenrungen als auch die Führungsleisten sind in Aussparungen im Fußboden geführt und in Abständen von 50 mm verstellbar. Im unbenutzten Zustand können die Seitenrungen in außen liegende und die Führungsleisten in innen liegende Ablagemulden versenkt werden, um eine ebene Ladefläche zu erreichen.

Zusätzlich sind in den 20 mm hohen Saumeisen 14 Zurrösen je Wagenseite vorhanden.

Die Ladungssicherung in Längsrichtung erfolgt durch einen hydraulischen Langhubstoßdämpfer mit 350 mm Hub, der bei Beladung mit mindestens der halben Lastgrenze und Auflaufgeschwindigkeiten bis 9 km/h die Beschleunigung des Ladegutes auf maximal 1 g begrenzt. Der Wagenboden aus vielschichtigen Holzplatten ist für eine Radlast bis zu 30 kN geeignet und nicht nagelbar.

Das Untergestell besteht aus Außenlangträgern, Innenlangträgern, Querträgern und den Vorbauten mit Stirnwänden. Im mittleren Bereich des Untergestells wird in einem Ausschnitt der bewegliche, teilbare Gleitträger mit den Kopfstücken sowie Zug- und Stoßeinrichtungen geführt. Der Gleitträger ist mit geringem Spiel in Wagenquerrichtung im Untergestell geführt; die Kraftübertragung in Wagenlängsrichtung erfolgt nur über den Langhubstoßdämpfer.

Das Untergestell, die Stirnwände und der Gleitträger sind als Schweißkonstruktion aus Blech, Breitstahl, Bandstahl, gewalzten und abgekanteten Profilen vorwiegend der Materialgüte S355 gefertigt. Für besonders hoch belastete Untergestellteile wird Feinkornbaustahl S460N verwendet.

Der Wagen ist an den Außenlangträgern im Bereich der Drehgestelle mit Anhebestellen versehen.

Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
