Artikel: Eanos-x 052
Eanos sind offene Drehgestellgüterwagen mit einem großen Laderaum, hohen Lastgrenzen und mit durchgehendem Obergurt, zwei doppelflügeligen Türen auf jeder Seite und Stahlfußboden ausgestattet.
Sie sind geeignet für die Beförderung vieler unterschiedlichster Güter sowohl in loser Schüttung (Schrott, Kohle, Erze, Steine und Erden) als auch in Stücken (Container, Schwarzbandcoils, Rundholz oder Stahlhalbzeuge (Stabeisen/Brammen). Außen an den Wagen angebrachte Ringe ermöglichen die sichere Befestigung von Netzen/Wagendecken zum Schutz nässeempfindlicher Güter und vor Windabtrag. Zur Sicherung von leichtem, losem Schrott sind unterhalb der Obergurte Haken zur Befestigung von Drahtabdeckungen angebracht.
Dieser Ea-Wagen ist speziell für die großen Belastungen im Schrottverkehr mit verstärkten Wänden und Fußböden sowie Schutzeinrichtungen an den Bedienelementen ausgerüstet worden.

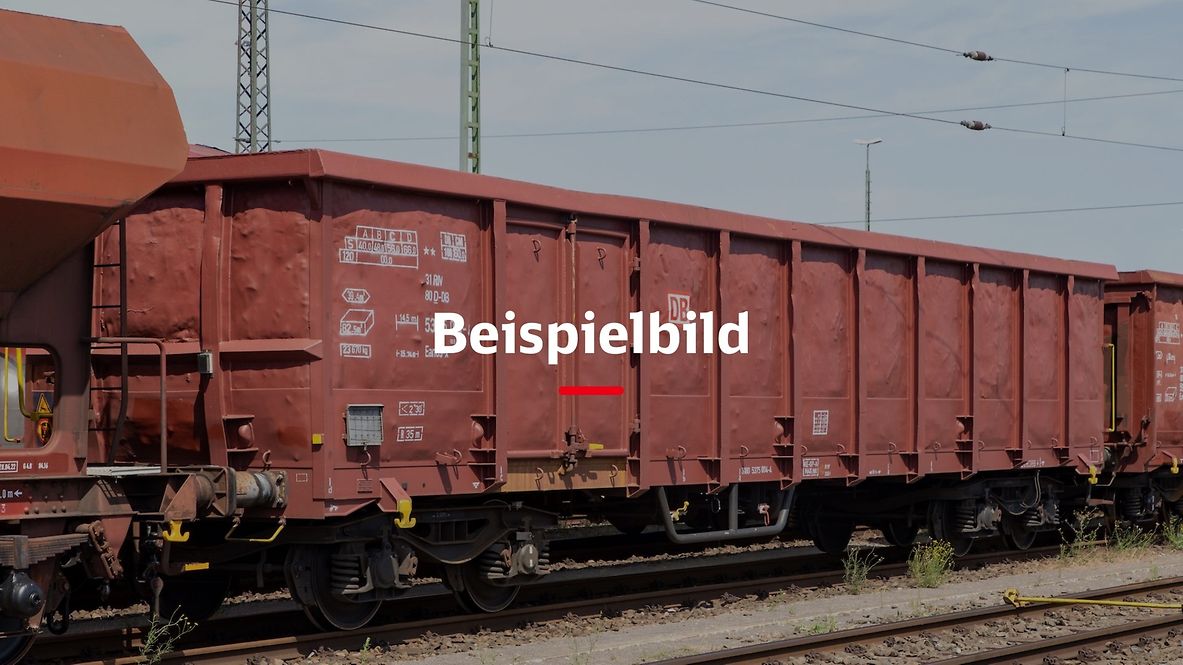

Hinweis: Bauart ähnelt Wagen auf dem Foto. Exakte Abmessungen entnehmen Sie bitte der Zeichnung sowie unten genannten Daten.
Technische Details
Ladelänge (mm) | 14.500 |
Ladebreite (mm) | 2.720 |
Ladehöhe (mm) | 2.100 |
Ladefläche (m2) | 39,4 |
Laderaum (m3) | 82,5 |
Durchschnittl. Eigengewicht (kg) | 24.450 |
Höchstgeschwindigkeit (km/h) | 120 |
Internationale Verwendungsfähigkeit | RIV |
Kleinster Gleisbogenhalbmesser (m) | 35 |
Erstes Lieferjahr oder Baujahr der z. Z. ältesten Wagen | 1987/88 |
Feststellbremse | mit und ohne Feststellbremse |
Bauart der Bremse | KE-GP |
Anzahl der Bremszylinder (Stck.) | 1 |
Durchmesser der Bremszylinder (mm) | 406 |
Art der Lastabbremsung | zweistufig, pneumatisch, v. Hd. umzustellen |
Bauart der Puffer: Endkraft (kN) | 590 |
Bauart der Puffer: Hub (mm) | 105 |
Puffertellerabmessungen (mm) | 450 x 340 |
Automatische Kupplung | vorbereitet |
Bauart des Steuerventils | KE 2adSL-D |
Individuelle Daten
Seitenwandtüröffnungen: Höhe (mm) | 1.800 |
Breite Öffnung (mm) | 18.000 |
Lastgrenzen
Durchschnittl. Eigengewicht 24,45 t
mit und ohne Feststellbremse
A | B | C | D | ||
|---|---|---|---|---|---|
S | 39,5 t | 47,5 t | 57,5 t | 65,5 t | |
120 |
DB | CM |
|---|---|
100 | 59,5 t |
Einzellasten
m | über die Auflagelänge verteilt | auf zwei Unterlagen | |
|---|---|---|---|
a-a | 3,0 | 23,0 | 26,0 |
b-b | 5,0 | 27,0 | 30,0 |
c-c | 10,7 | 39,0 | 65,5 |
d-d | 14,5 | 65,5 | - |
Sonstige Vermerke:
Das Fahrzeug ist eine Weiterentwicklung des Eaos 106-Wagens mit größerem Volumen, höherer Radsatzlast und Stahlfußboden. Sein großer Rauminhalt und sein hohes Ladegewicht gestattet die Beförderung von Schütt- und Stückgüter unterschiedlicher Art und Dichte. Die Beladung kann von oben oder von der Seite erfolgen. Für die Entladung über eine Seitenkippanlage ist das Fahrzeug geeignet.
Das Untergestell, eine Schweißkonstruktion aus Profilträgern in den Materialgüten St 52 und St 37, ist in Rahmenbauweise ausgeführt und für eine Radsatzlast von 22,5 t berechnet. Die Außenlangträger bestehen aus U 240- und die mittleren Langträger aus U 300-Profilen.
Der Fußboden besteht aus 6 mm, die Türen aus 5 mm und die Stirn- und Seitenwände aus 4 mm dicken Blechen. Im Bodenbereich sind die Wände auf ca. 300 mm Höhe durch 6 mm dickes Blech verkleidet. Die Stirn-, Seitenwand- und Türsäulen sind aus IPBl 140-Profilen gefertigt. An der Außenseite des Wagenkastens sind 32 Bindeösen, am Obergurt 20 offene Haken und im Wageninnern, auf einer Höhe von 200 mm über FO, 16 Zurrösen vorhanden. Die Wagen sind mit Federwerken B 412 und Zugeinrichtungen RF Typ 540 ausgerüstet.
Alle Angaben ohne Gewähr auf Vollständigkeit und Richtigkeit!
